DYH41X快閉止回閥
品牌：三精閥門
產品型號：DYH41X
產品口徑：DN50-DN600mm
產品壓力：1.0/1.6Mpa
產品材質：鑄鐵、鑄鋼、不銹鋼
產品應用：清水、原水、污水
產品詳情
DYH41X快閉止回閥概述
快閉止回閥主要由閥體、閥座、閥桿、彈簧、閥瓣、導套等零件組成。開泵時，閥瓣在水底推力下上升，開啟閥門，同時彈簧被簧力的作用下迅速關閉，當水流接近于0時，閥瓣完全關閉。無水倒流現象，同時因水不能倒流，不產生動能，便防止了水錘的產生。
DYH41X快閉止回閥技術性能特點
1.主閥體采用Y型膜片式結構，密封副為非金屬密封；閥門一般要求水平安裝，與管道的連接形式為法蘭連接，法蘭連接尺寸按國家標準GB/T17241.6執行。
2.由閥體、閥蓋、中心軸、銅套、閥座、閥瓣等主要零件組成，通過控制閥瓣的上下運動來實現。
3.具有水力自動控制特點，能與水泵聯鎖，在水泵停止時，起快速止回，防止水錘產生的作用。
4.密封效果良好，保證閥門泄漏量為零泄漏。
5.閥體采用Y形流線型結構，結構合理。
6.閥可實現在線維修。
7.鑄件采用先進的鑄造工藝鑄造，應有良好的表面涂漆，涂漆方式采用烤漆，涂漆顏色由買方確定。

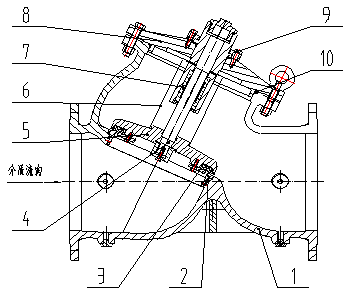

DYH41X快閉止回閥結構示意圖
DYH41X快閉止回閥適用范圍
1、適用于清水、原水(含泥砂)、污水、海水、油品等系統。
2、工作壓力(MPa)：PN1.0、1.6
3、使用溫度：﹣10℃～130℃
4、通徑：DN50～DN1000mm
5、酸堿度：強酸、強堿濃溶液除外均可用(PH值在5-10之間)。
DYH41X快閉止回閥零件材料
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥桿 |
鉻不銹鋼 |
|
閥瓣 |
碳鋼、不銹鋼+丁腈橡膠 |
|
O形圈 |
丁腈橡膠 |
|
彈簧 |
不銹鋼 |
|
導套 |
黃銅、不銹鋼 |
DYH41X快閉止回閥外形尺寸
|
公稱通徑DN (mm) |
L |
H |
D |
D1 |
n-d |
||||||
|
1.0 Mpa |
1.6 Mpa |
2.5 Mpa |
1.0 Mpa |
1.6 Mpa |
2.5 Mpa |
1.0 Mpa |
1.6 Mpa |
2.5 Mpa |
|||
|
50 |
205 |
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
|
65 |
216 |
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
|
80 |
250 |
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
|
100 |
320 |
418 |
220 |
220 |
235 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
|
125 |
365 |
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
8-18 |
8-26 |
|
150 |
415 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-22 |
8-22 |
8-26 |
|
200 |
457 |
673 |
340 |
340 |
360 |
295 |
295 |
310 |
8-22 |
12-22 |
12-26 |
|
250 |
533 |
792 |
385 |
405 |
425 |
350 |
355 |
370 |
12-22 |
12-26 |
12-30 |
|
300 |
610 |
927 |
445 |
460 |
485 |
400 |
410 |
430 |
12-22 |
12-26 |
16-30 |
|
350 |
686 |
957 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
16-26 |
16-33 |
|
400 |
762 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-26 |
16-30 |
16-36 |
|
450 |
914 |
1218 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
20-30 |
20-36 |
|
500 |
978 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
20-30 |
20-36 |
|
600 |
1200 |
1600 |
780 |
840 |
|
725 |
770 |
|
20-20 |
20-36 |
|
|
700 |
1450 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
24-36 |
|
|
800 |
1560 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-30 |
24-39 |
|
|
900 |
1800 |
2100 |
1115 |
1125 |
|
1050 |
1050 |
|
28-33 |
28-39 |
|
|
1000 |
2000 |
2400 |
1230 |
1255 |
|
1160 |
1170 |
|
28-36 |
28-42 |
|
