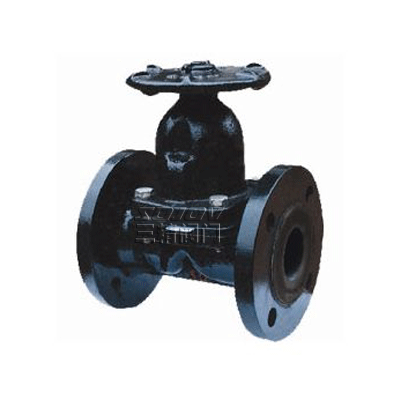

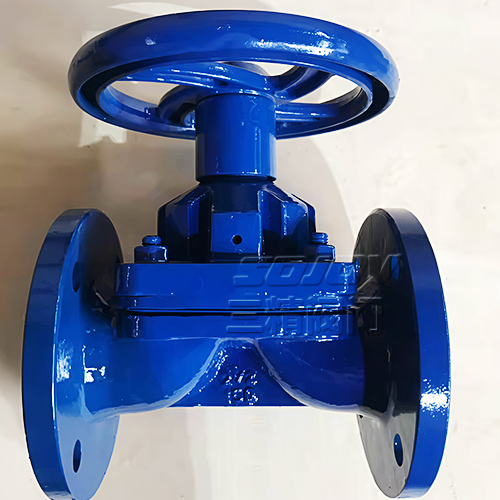

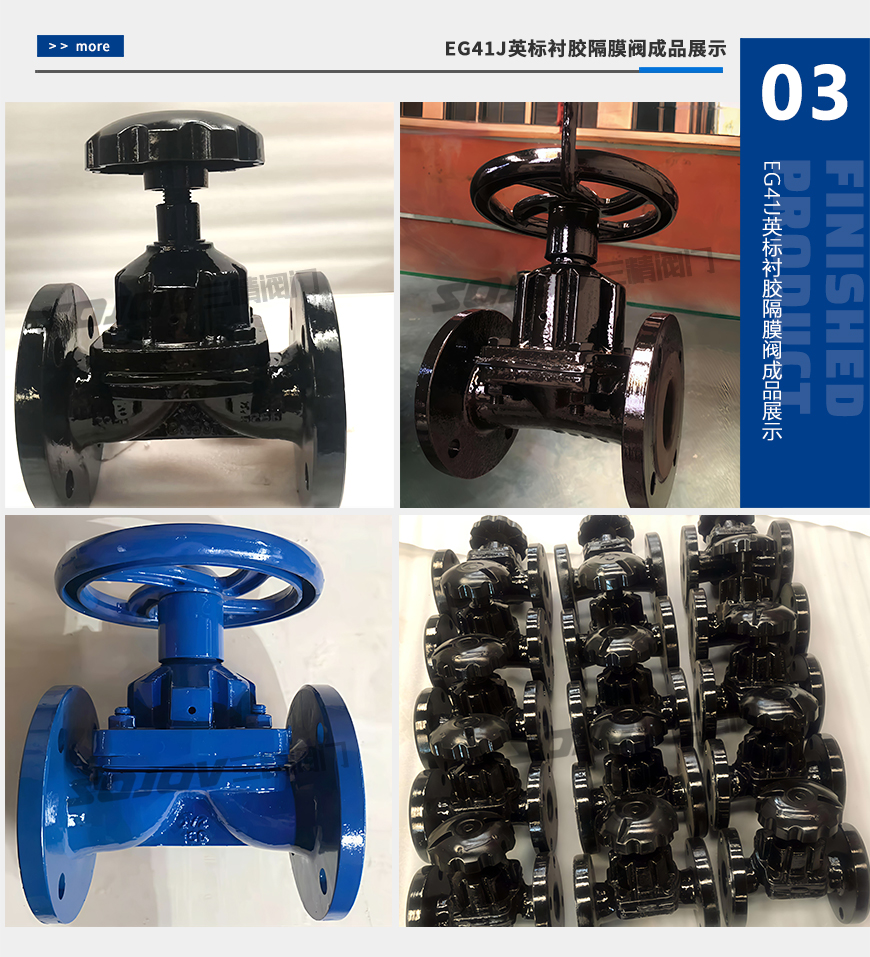

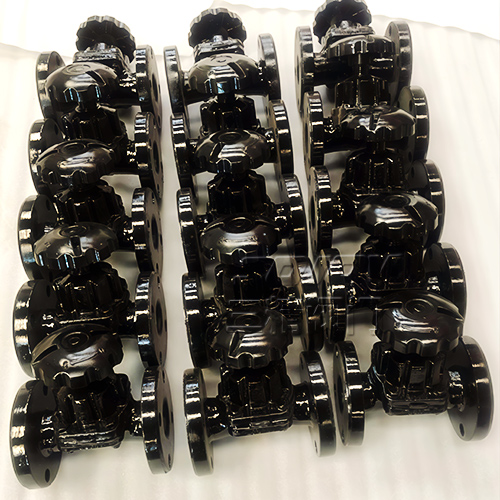

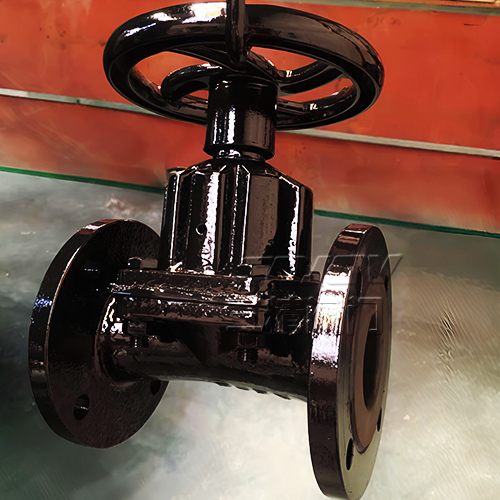

EG41J英標襯膠隔膜閥

英標襯膠隔膜閥產品名稱：英標手動隔膜閥產品特點：EG41型W型JS型EG41W-16，10.6型G41W-10.6型EG41J16，10.6型G41J-10.6型EG41FS-16，10.6型G41FS-10.6型設計與制造按：GB12239或BS5156結構長度按：GB12221或BS5156法蘭連接尺寸按：GB4216.4或BS4504試驗與檢驗按：GB/T13927或BS5156

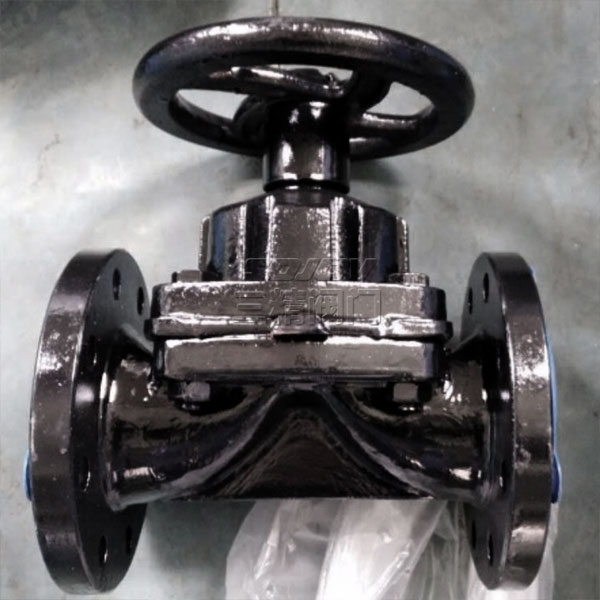

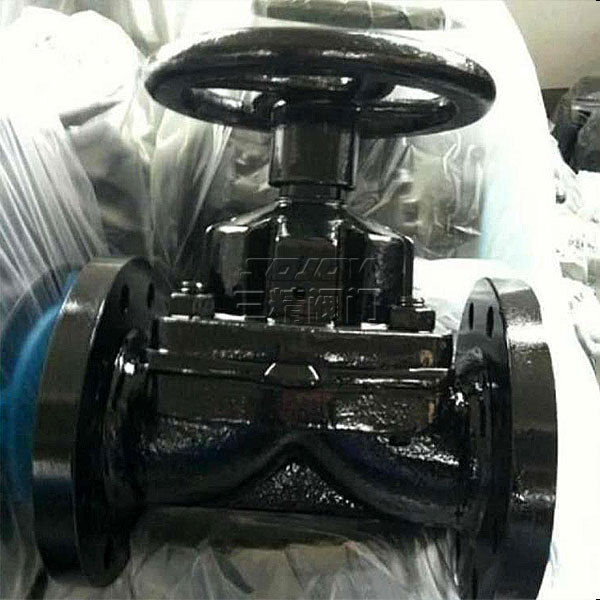

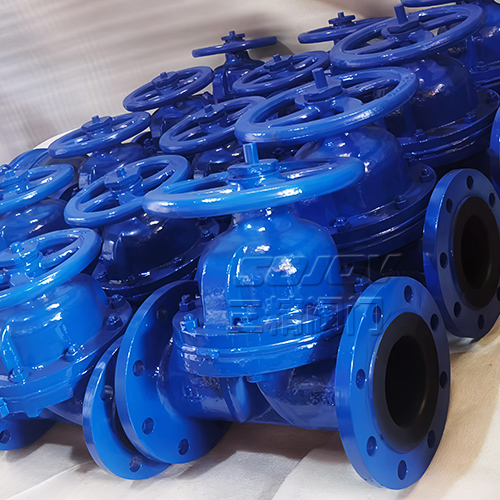

產品樣本下載隔膜閥系列實物圖產品小樣圖

下一個[J41J襯膠截止閥]上一個：[EG6B41J常閉式氣動襯膠隔膜閥]

產品詳情

EG41J-10英標襯膠隔膜閥

英標襯膠隔膜閥性能規范：

型號	公稱壓力 PN（Mpa）	試驗壓力PS（Mpa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（Mpa）	殼體試驗	密封試驗	適用介質	工作溫度（℃）
EG41J-6	0．6	0．9	0．66	W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）	≤100 ≤85 ≤150
EG41J-10	1．0	1．5	1．1
EG41J-16	1．6	2．4	1．76
G41J-6	0．6	0．9	0．66
G41J-10	1．0	1．5	1．1

EG41型英標襯膠隔膜閥外形連接尺寸及重量：

型號	公稱通徑 DN（mm）	尺寸								質量（㎏）
型號	公稱通徑 DN（mm）	J型	W型	f	D1	D	D0	n-d	H	質量（㎏）
EG41WJFS-16	20	121	117	2	75	105	70	4-13．5	92	3
	25	131	127	2	85	115	83	4-13．5	96	4
	32	150	146	2	100	140	114	4-17．5	131	6．5
	40	163	159	2	110	150	114	4-17．5	142	7．5
	50	194	190	2	125	165	150	4-17．5	167	10．5
	65	220	216	2	145	185	165	4-17．5	203	17．5
	80	258	254	2	160	200	230	8-17．5	216	25
	100	309	305	2	180	220	280	8-17．5	270	36
	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395		12-22
	300	757	749	4	400	445		12-22
EG41WJFS-10	20	121	117	2	75	105	70	4-13．5	92	3
	25	131	127	2	85	115	83	4-13．5	96	4
	32	150	146	2	100	140	114	4-17．5	131	6．5
	40	163	159	2	110	150	114	4-17．5	142	7．5
	50	194	190	2	125	165	150	4-17．5	167	10．5
	65	220	216	2	145	185	165	4-17．5	203	17．5
	80	258	254	2	160	200	230	8-17．5	216	25
	100	309	305	2	180	220	280	8-17．5	270	36
	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
EG41WJFS-6	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395		12-22
	300	757	749	4	400	445		12-22
