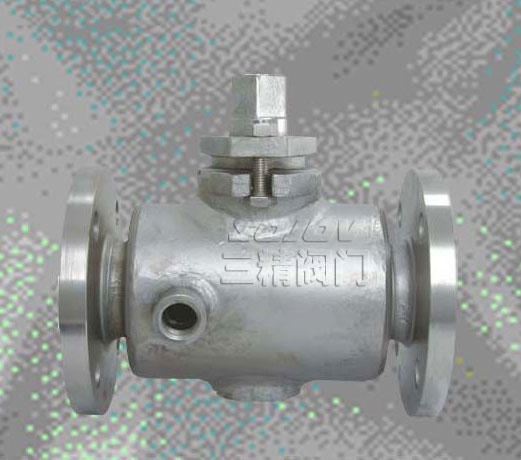

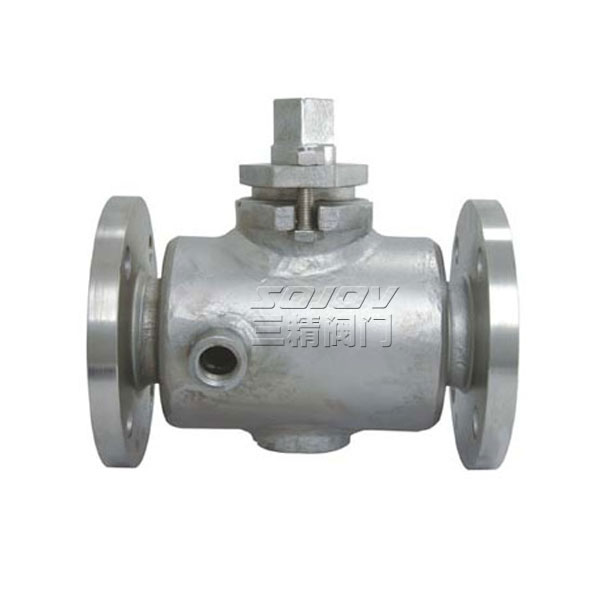

BX43W不銹鋼保溫旋塞閥

旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

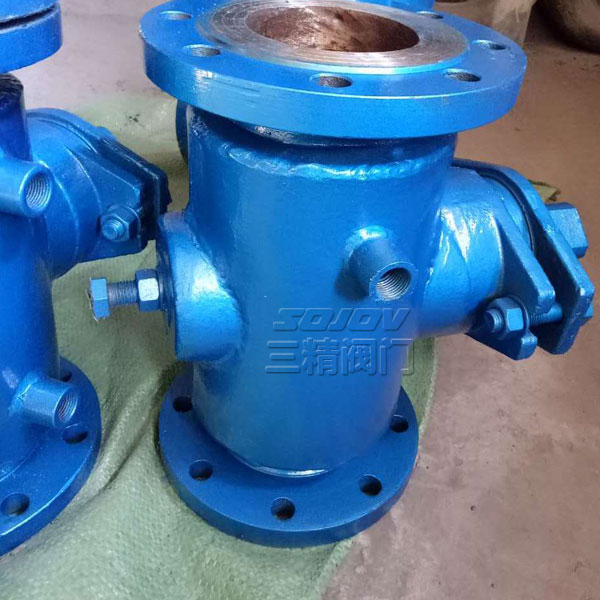

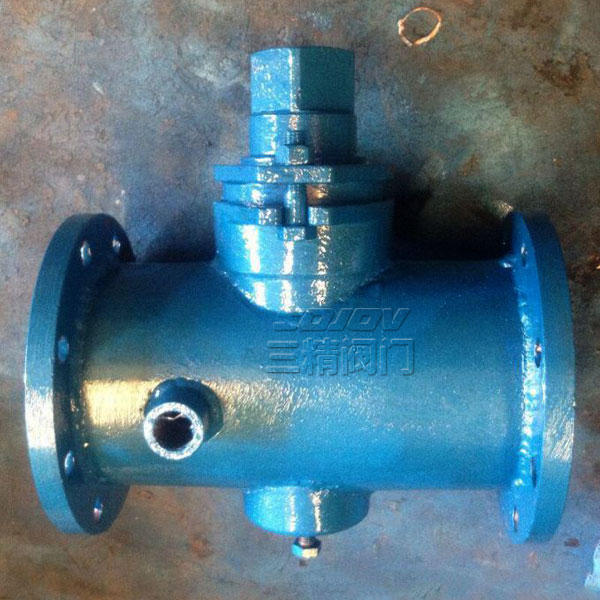

產品樣本下載保溫閥系列實物圖產品小樣圖

下一個[上下展式保溫放料閥 ]上一個：[BJ41W保溫截止閥]

產品詳情

BX43W不銹鋼保溫旋塞閥概述

BX43W二通保溫旋塞閥的應用旋塞閥已廣泛應用于石油、化工、液化氣、食品、制藥、城建、等各部門，以及人們?nèi)粘Ｉ钪?由明科閥門自主研發生產的旋塞閥質量可靠、價格合理、售后服務完善。適用于各種輕重工業及樓宇管道。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形;而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。

BX43W不銹鋼保溫旋塞閥產品特點：

1、適用于經常操作，啟閉迅速、輕便。

2、流體阻力小。

3、結構簡單，相對體積小，重量輕，便于維修。

4、密封性能好。

5、不受安裝方向的限制，介質的流向可任意。

6、無振動，噪聲小。

主要零件

零件名稱	試閥體、塞子	填料
BX43W-1.0P BX43W-1.0R	不銹鋼	石墨
BX43W-1.0C	鑄鋼

試驗壓力

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		公稱壓力PN(MPa)	適用介質	工作溫度(℃)
型號	公稱壓力PN(MPa)	殼體	密封	公稱壓力PN(MPa)	適用介質	工作溫度(℃)
BX43W-1.0p	1.0	1.5	1.1	1.0	磷酸類等	≤250
BX43W-1.0C	1.0	1.5	1.1	1.0	非腐蝕、弱腐蝕

連接尺寸

口徑DN	L	D	D1	D2	Z-Φd
20	150	105	75	55	4×14
25	160	115	85	65	4×14
32	190	135	100	78	4×18
40	200	145	110	85	4×18
50	220	160	125	100	4×18
65	280	180	145	120	4×18
80	300	195	160	135	4×18
100	340	215	180	155	8×18
125	350	245	210	185	8×18
150	400	280	240	210	8×23
200	480	335	295	265	8×23
250	530	390	350	320	12×23
300	610	440	400	368	12×23

保溫閥門結構簡介

保溫閥門是在閥體焊裝一層金屬夾套，通過對金屬夾套內注入蒸汽、導熱油、冷卻水、冷氣等，使閥體的介質在常溫、升溫、降溫等條件下，達到所需要的溫度，起到保溫或保冷的作用。保溫閥門是用在常溫下會凝固的高粘度、蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。

保溫閥門作用原理

保溫閥門具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫閥門在石油、化工、冶金、制藥等各類系統中得到較多應用，有效降低管路中介質熱量的損失，防止介質結晶、凝固等相象的出現。保溫閥門的作用是在溫度高或低的情況下通過閥門時，保溫閥門內的物質對介質產生保溫效果，使介質不會凝結或粘在閥體內部，讓閥門的啟閉能正常運作。

保溫閥門分類

三精閥門產品符合GB、DIN、ANSI等國際標準。保溫閥門還分為：保溫球閥、保溫閘閥、保溫蝶閥、保溫放料閥、保溫截止閥、保溫止回閥、保溫過濾器。保溫閥門等。產品使用范圍廣、適合大小口徑、品種齊全。由于保溫閥門的品種繁多，詳細的結構原理可質詢本公司的技術工程師。
