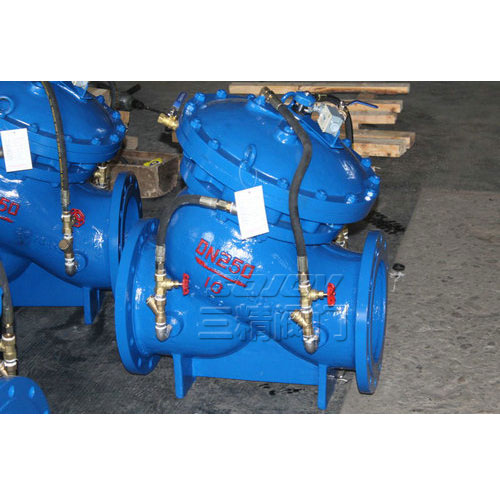

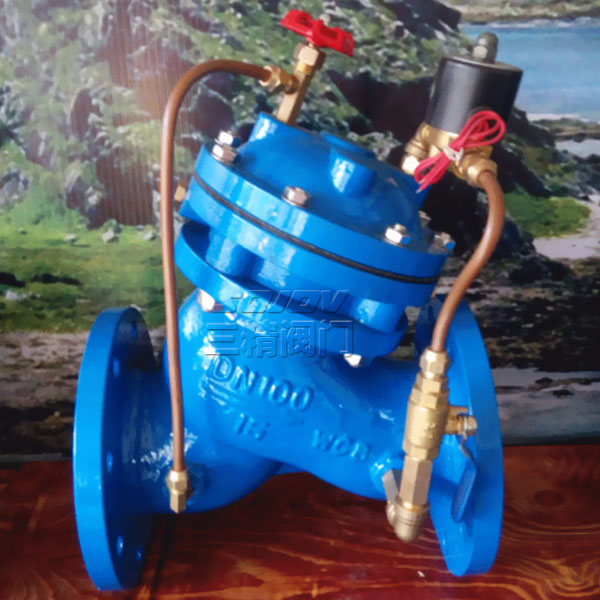

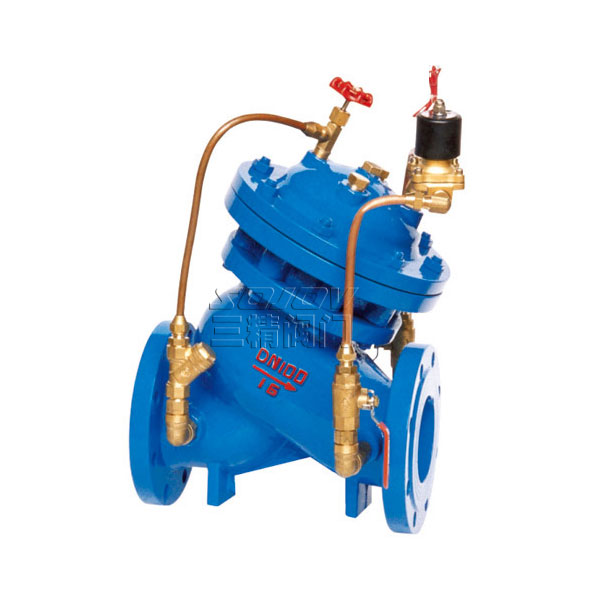

J145X電動遙控閥
產品詳情
J145X電動遙控閥概述：
J145X電動遙控閥安裝在各類結水系統的管道上，根據電信號或手動操作，使閥門打開或關閉。準確快速的控制反應。關閉速度可調，閥門平穩關閉而不會產生壓力波動。采用三向，維護簡單。
J145X電動遙控閥特點：
1、準確快速的控制反應。
2、關閉速度可調.閥門平穩關閉而不會產生壓力波動。
3、采用三向電磁閥，維護簡單。
J145X電動遙控閥主要技術參數：
1、公稱壓力：1.0MPa、1.6MPa、2.5MPa
2、適用介質：水
3、介質溫度：0～80℃
4、電磁閥的說明：電壓：交流220V直流：24V
J145X電動遙控閥工作原理：
當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。
J145X電動遙控閥工作特點：
1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
J145X電動遙控閥主要零件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
泄壓/持壓導閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
J145X電動遙控閥主要技術參數：
|
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
