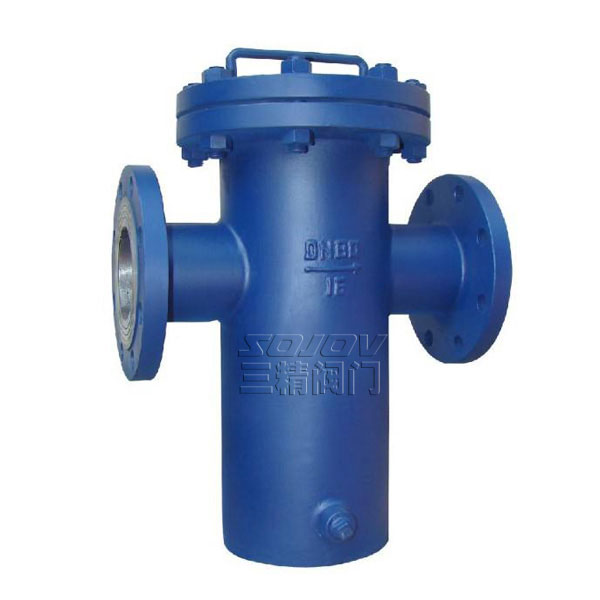

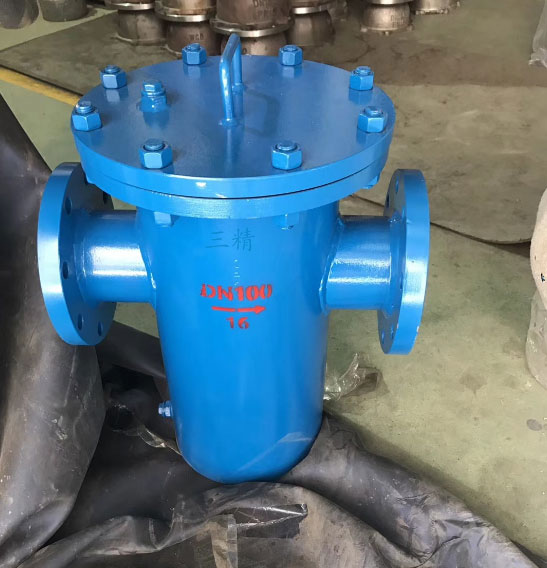

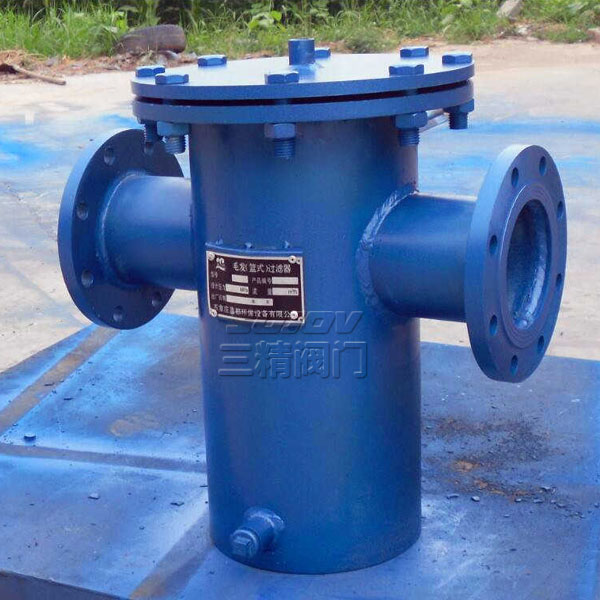

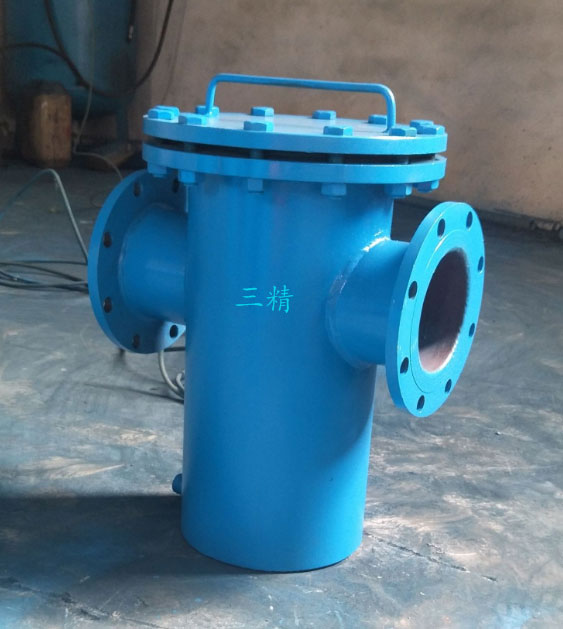

藍式過濾器
產品詳情
藍式過濾器概述:
三精藍式過濾器用油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．遠遠超過Ｙ型、Ｔ型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度最佳的過濾器，濾網結構與其它過濾網不一樣。
藍式過濾器工作原理：
管道在安裝時會有其它雜物帶入管道，在生產中原材料中也含有雜物。管道里液體經過過濾器時它的污物由過濾器收藏到濾網中，在一定的程度時打開殼蓋清理濾網即可。
藍式過濾器技術參數：
工作壓力：1.6-5.0Pa
介質：油、水、氣
殼體：鋼管焊制
過濾精度：0.22-1.0mm
濾芯、濾網：304材料
藍式過濾器外型連接尺寸： 1.6MPa
1.6MPa連接尺寸
|
DN |
φ |
L |
H1 |
H |
W |
|
25 |
89 |
220 |
90 |
260 |
R1/2 |
|
32 |
89 |
220 |
95 |
270 |
R1/2 |
|
40 |
114 |
280 |
110 |
300 |
R1/2 |
|
50 |
133 |
280 |
120 |
310 |
R1/2 |
|
65 |
140 |
330 |
130 |
350 |
R3/4 |
|
80 |
168 |
340 |
140 |
400 |
R3/4 |
|
100 |
219 |
420 |
160 |
470 |
R3/4 |
|
150 |
273 |
500 |
190 |
620 |
R3/4 |
|
200 |
325 |
560 |
220 |
770 |
R3/4 |
2.5MPa藍式過濾器外型連接尺寸：
|
DN |
φ |
L |
H1 |
H2 |
H3 |
H |
W |
|
100 |
219 |
420 |
160 |
310 |
120 |
590 |
R3/4 |
|
150 |
273 |
500 |
190 |
430 |
130 |
750 |
R3/4 |
|
200 |
325 |
560 |
220 |
550 |
150 |
920 |
R3/4 |
|
250 |
426 |
680 |
270 |
660 |
170 |
1100 |
R3/4 |
|
300 |
480 |
750 |
320 |
860 |
200 |
1380 |
R1" |
|
350 |
540 |
800 |
350 |
1030 |
200 |
1580 |
R1" |
