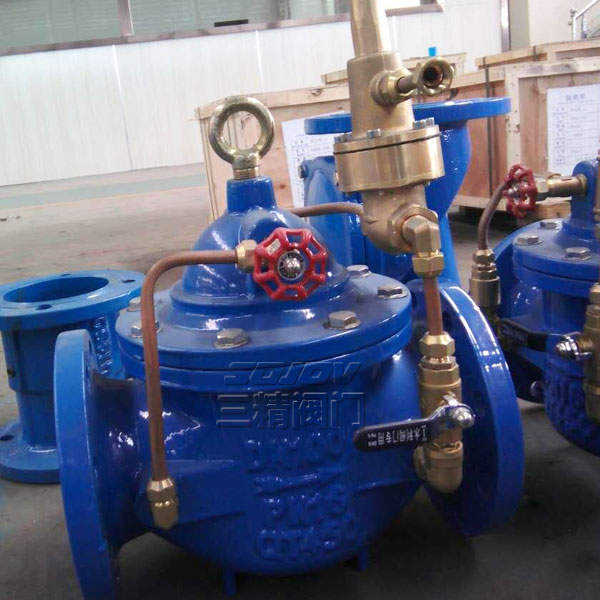

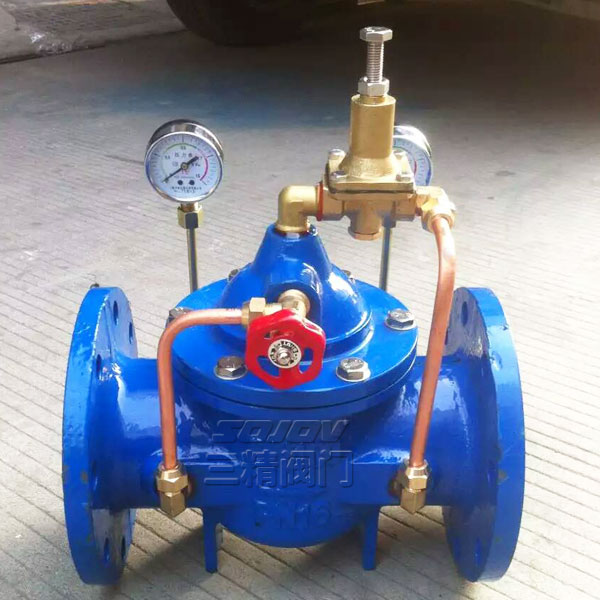

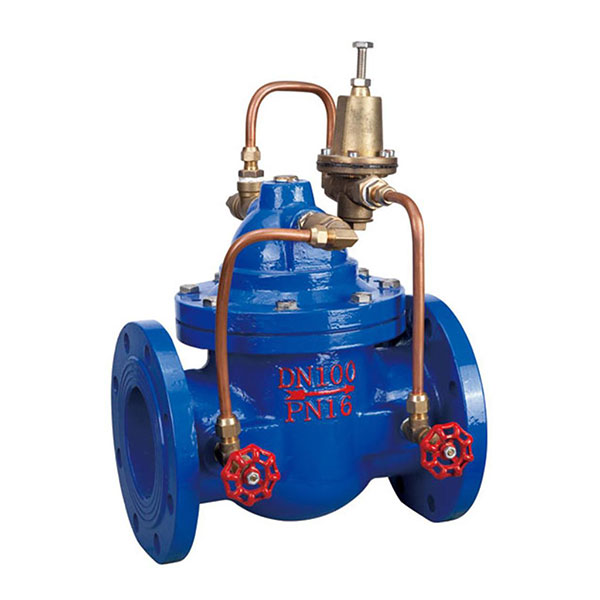

800X壓差旁通平衡閥
品牌：三精閥門
產品型號：800X
產品口徑：DN50-DN400mm
產品應用：空調系統、供水系統
工作壓力：1.0MPa～1.6MPa～2.5MPa
適用溫度：-0℃～+80℃
閥體材質：鑄鐵、鑄鋼、不銹鋼
適用介質：水、污水、給排水
結構形式：膜片壓板式
連接方式：法蘭
功能作用：平衡壓差
產品詳情
800X壓差旁通平衡閥產品簡介
800X壓差旁通平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。壓差旁通平衡閥可提高系統的利用率，保持壓差的精確恒定值，并可最大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差旁通平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。
800X壓差旁通平衡閥性能特點
1、恒定閥門兩端及被控系統壓差，支持用戶系統變流量運行。
2、依靠壓差自動工作無須外界動力。
3、可以直接顯示控制壓差。
4、可以直接設定控制壓差。
5、控制壓差調節靈敏，操作簡單。
6、介質溫度：0~150℃。
7、控制壓差可調范圍:0.05~0.6Mpa
8、控制壓差誤差≤±5%。
800X壓差旁通平衡閥技術參數
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
800X壓差旁通平衡閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |

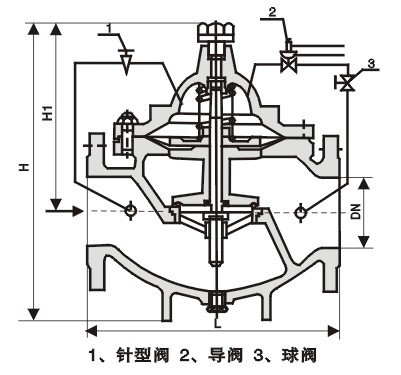

800X壓差旁通平衡閥主要外型及連接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 160 | 180 | 200 | 270 | 310 | 320 | 370 | 430 | 480 | 525 | 580 | 635 |
| H | 610 | 625 | 642 | 750 | 808 | 864 | 1135 | 1185 | 1325 | 1385 | 1445 | 1445 |

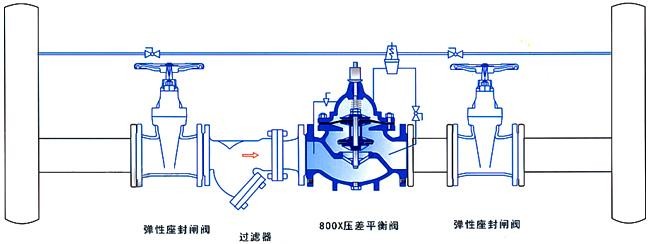

800X壓差旁通平衡閥安裝說明
1、壓差旁通閥就小心裝卸,建議用軟的繩索起吊,以免損壞閥及配管,保護涂裝層,閥門應小心地放落地下,不能直接落于地面
2、安裝前的檢查：在裝卸到目的地后，先按說明書上的內容檢查確認，配管是否正確，連接是否可靠，運輸過程中有無對閥門進行損壞，各種零件是否完整。
3、安裝前應清理管道中的雜物，檢查相應的法蘭與閥門的法蘭壓力等級，公稱通徑相一致，以保持管路暢通。
4、在壓差平衡閥前后，應安裝兩只閘閥，以檢測及維修時使用。
5、壓差向?qū)чy之感應壓力的管道應直接接在供水及回水管道上，以達到能準確反應供回之間的壓差，為安裝使用的方便，可在感應管道上裝上小球閥。
