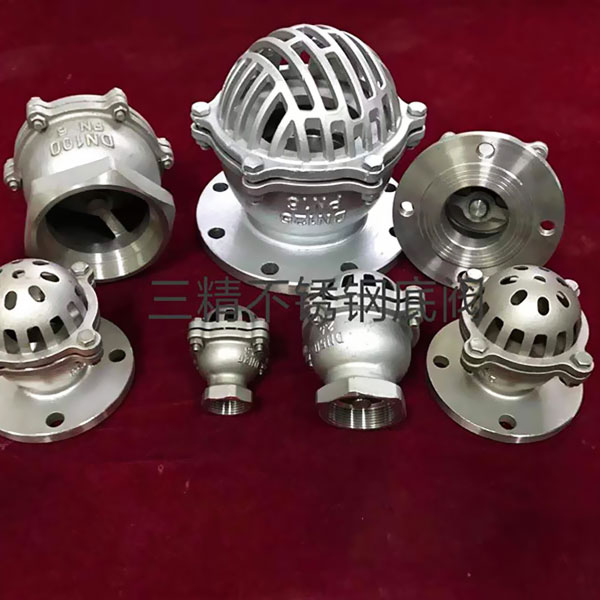

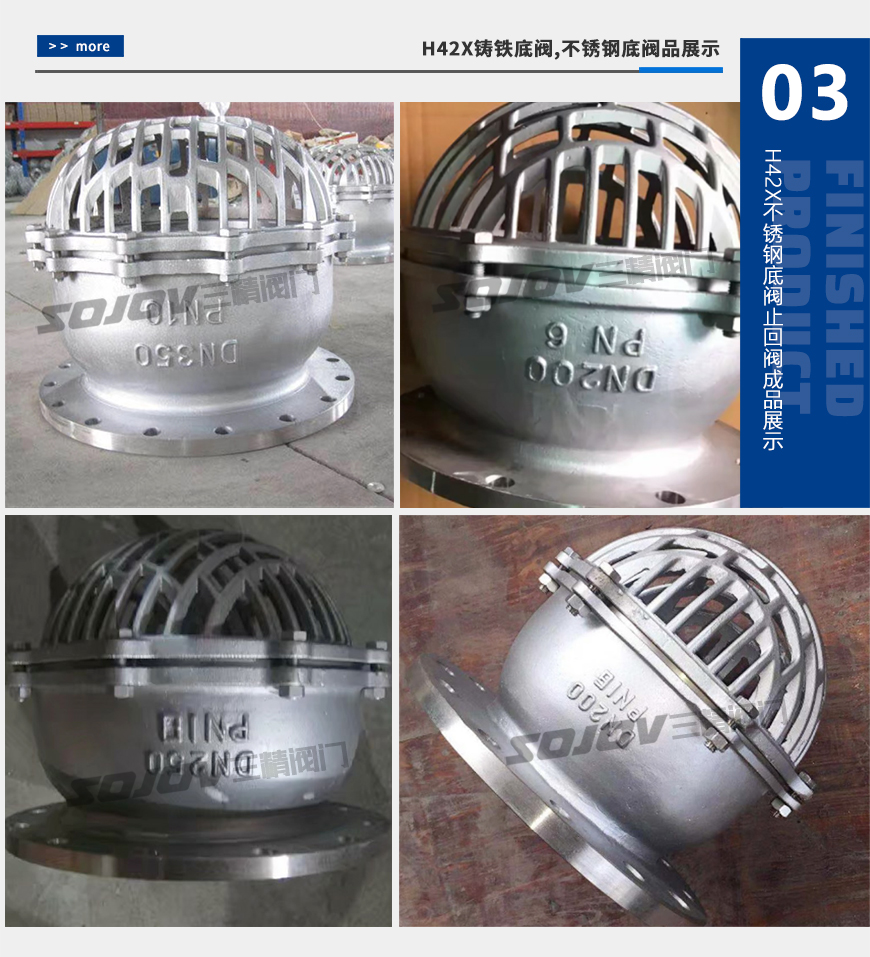

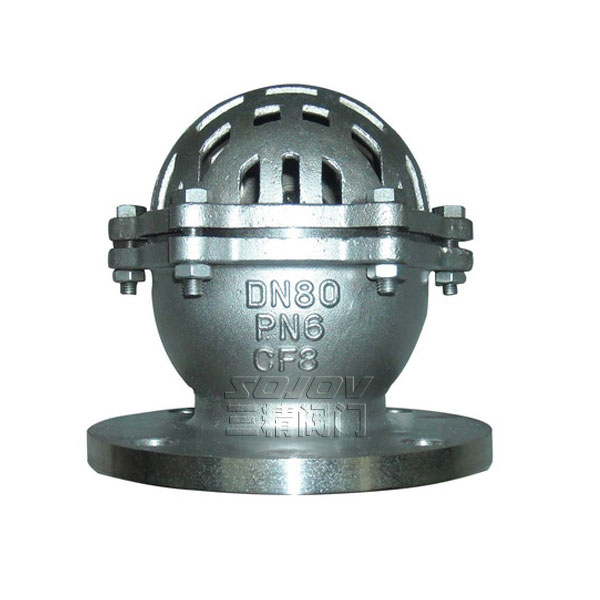

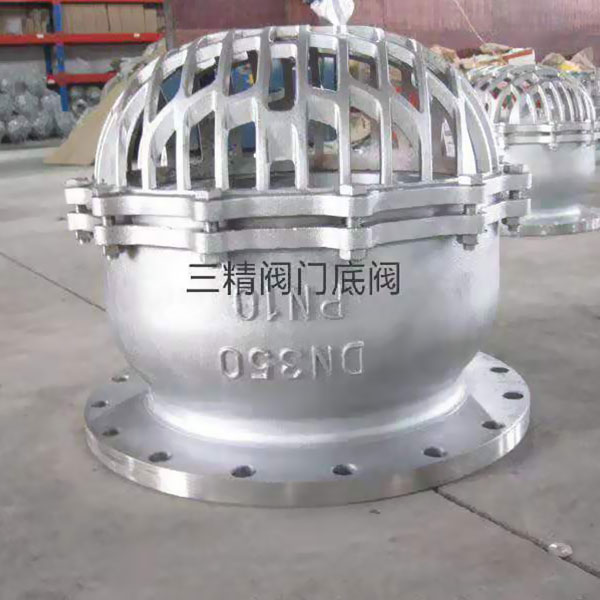

H42X鑄鐵底閥,不銹鋼底閥
型號：H42X
公稱通徑：50MM-600MM
使用壓力：0.25MPA-2.5MPA
連接方式：法蘭連接
形式：自動
主要功能：防止介質回流
使用介質：水系統
材質：鑄鐵 鑄鋼 不銹鋼
底閥標準：機械部標準或定做非標
產品詳情
底閥概述
|
底閥 型號：H42X |
底閥 公稱通徑：50MM-600MM |
底閥 使用壓力：0.25MPA-2.5MPA |
|
底閥連接方式：法蘭連接 |
底閥形式：自動 |
底閥 主要功能：防止介質回流 |
|
底閥 使用介質：水系統 |
底閥 材質：鑄鐵 鑄鋼 不銹鋼 |
底閥標準：機械部標準或定做非標 |
該閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上.水道和支承的作用.口徑有單瓣,雙瓣,多瓣型.有法蘭連接和螺紋連接.
底閥結構與原理
本閥由閥估,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體.在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用
底閥性能規范
公稱壓力：PN0.25MPa 公稱通徑：DN15～DN350 適用介質：水、油、及非腐蝕性介質 適用溫度：≤50 o C主要部件材料：灰鑄鐵、丁腈橡膠 執行標準：Q/12 NJ3583-2001 試驗標準：GB/T13927-1992
底閥主要外形尺寸
|
型號 |
公稱通徑 |
H |
D |
D1 |
D2 |
Z-d |
適用介質 |
適用溫度 |
|
H42X |
32 |
105 |
120 |
90 |
70 |
4-φ14 |
水、油、液體 |
不銹鋼 |
|
40 |
110 |
130 |
100 |
80 |
4-φ14 |
|||
|
50 |
125 |
140 |
110 |
90 |
4-φ14 |
|||
|
65 |
150 |
160 |
130 |
110 |
4-φ14 |
|||
|
80 |
175 |
185 |
150 |
128 |
4-φ18 |
|||
|
100 |
190 |
205 |
170 |
148 |
4-φ18 |
|||
|
125 |
240 |
235 |
200 |
178 |
8-φ18 |
|||
|
150 |
280 |
260 |
225 |
202 |
8-φ18 |
|||
|
200 |
360 |
315 |
280 |
258 |
8-φ18 |
三精閥門公司訂貨須知
一、①底閥產品名稱與型號②底閥口徑③底閥是否帶附件以便我們的為您正確選型④底閥的使用壓力⑤底閥的使用介質的溫度。
二、若已經由設計單位選定三精公司的底閥型號，請按底閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
