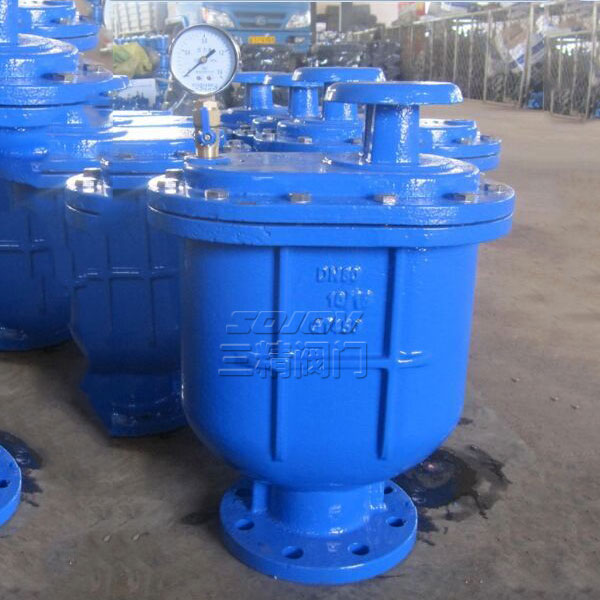

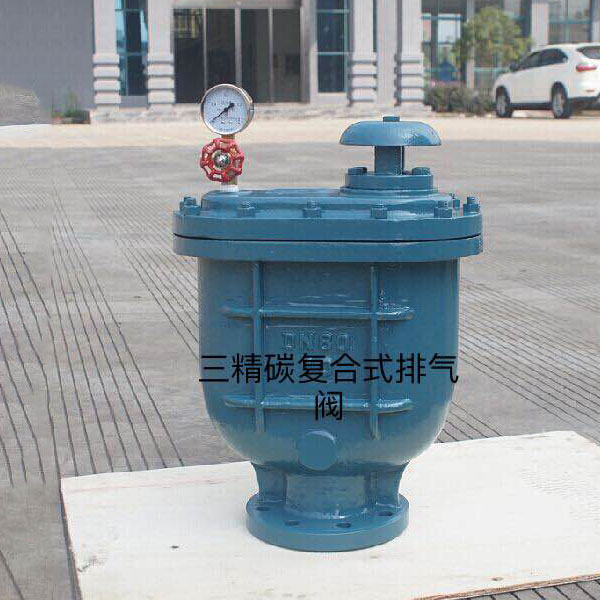

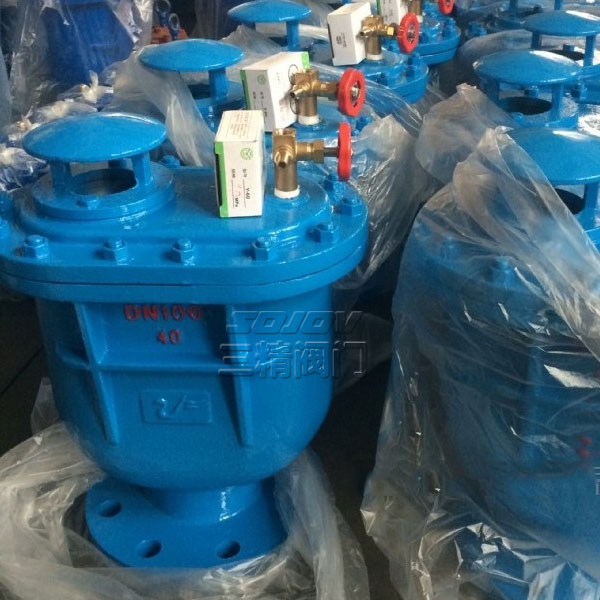

高壓復合式排氣閥
高壓復合式排氣閥裝于泵浦出水口處或高壓送配水管線中，用以大量排除管道中的集結空氣，以增進水管及抽水機使用效率，且管內一旦出現負壓時，此閥能迅速吸入空氣。以免管線因負壓而損壞。
產品詳情
GKPQ242X高壓復合式排氣閥簡介：
高壓復合式排氣閥裝于泵浦出水口處或高壓送配水管線中，用以大量排除管道中的集結空氣，以增進水管及抽水機使用效率，且管內一旦出現負壓時，此閥能迅速吸入空氣。以免管線因負壓而損壞。
GKPQ242X高壓復合式排氣閥工作原理
當管內開始注水時，浮球停留在開啟位置，進行大量排氣，當空氣排完時，閥體內腔積水浮球被起至關閉位置，停止大量排氣，當管內正常輸送完時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機或高壓送配水管線停止送水時，管內水流空或遇管內產生負壓時，此時浮球下降，離開密封面，吸入空氣確保管線安全。
GKPQ242X高壓復合式排氣閥技術參數
1，使用介質：清水
2，介質溫度：常溫
3，閥體強度實驗壓力：2.5Mpa
4，浮球密封性試驗壓力：0.07~1.76Mpa
5，閥體材料：QT450-15 WCB
6，浮球材料：不銹鋼
7，法蘭連接標準：GB/T17241.6-98
8，試壓標準：Q/YECO1-2003
GKPQ242X高壓復合式排氣閥外形連接尺寸
|
型號 尺寸
|
GKPQ42X-1.6
|
||||
|
通徑
|
H
|
L
|
D
|
D1
|
Z-∮d
|
|
50
|
520
|
520
|
165
|
125
|
4-19
|
|
80
|
570
|
570
|
200
|
160
|
8-19
|
|
100
|
570
|
570
|
220
|
180
|
8-19
|
|
150
|
670
|
670
|
285
|
240
|
8-23
|
|
200
|
750
|
750
|
340
|
295
|
12-23
|
