取壓針型閥特點取壓針型閥零部件

時間：2020/8/29 9:11:27 來源：三精閥門瀏覽數：3768

取壓針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝針型閥時應使介質的流向與閥體上的箭頭方向一致。手動截止閥、球閥可安裝在管路的任何位置上。

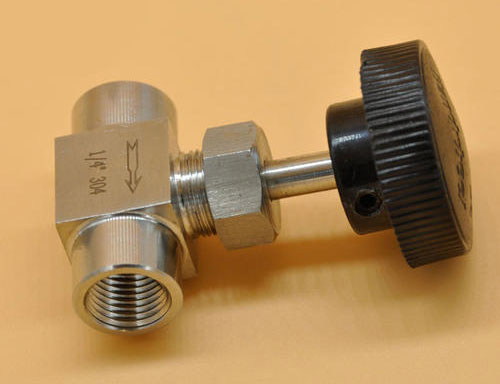

取壓針型閥

取壓針型閥特點

1、設計扭矩低，即輕便有易于操作。

2、所有主要元件的原材料都是可以追溯的。

3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。

4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。

5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。

取壓針型閥特性

1. 標準制造: GB/T12224-2005 JB/T7747-1995

2. 連接形式: 法蘭連接,卡套連接

3. 結構特征: 錐面密封

4. 閥門檢驗與試驗: GB/T13927-1992

5. 公稱壓力:≤10000Psi

6. 適用工作溫度:-29℃～+538℃

7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質

8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

取壓針型閥零部件

序號 NO.	零件名稱 Part name	材質 Material
1	卡套 Ferrule	20# A105 SS304 SS304L SS316 SS316L
2	O形密封圈 O-Ring	橡膠Rubber
3	管接頭 Connector	20# A105 SS304 SS304L SS316 SS316L
4	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
5	閥蓋墊片 Bonnet Gasket	紫銅（Red copper） PTFE
6	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料墊 Packing Seat	PTFE 柔性石墨（Expanded Graphite）金屬盤根（Ma and Graphite）
8	填料 Packing	PTFE 柔性石墨（Expanded Graphite）
9	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
11	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
12	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
13	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L
