柱塞截止閥故障原因及排除方法

時間：2020/6/13 10:42:55 來源：三精閥門瀏覽數：3371

柱塞截止閥分非金屬密封，金屬密封兩類，此外，外螺紋連接柱塞閥其外形分為Z字形和腰鼓形兩大類，其內部結構完全相同，用途一樣，主要用在冶金、電業、化工、煉油、食品等行業。壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等小口徑管道上作開啟、關閉調節流量用。

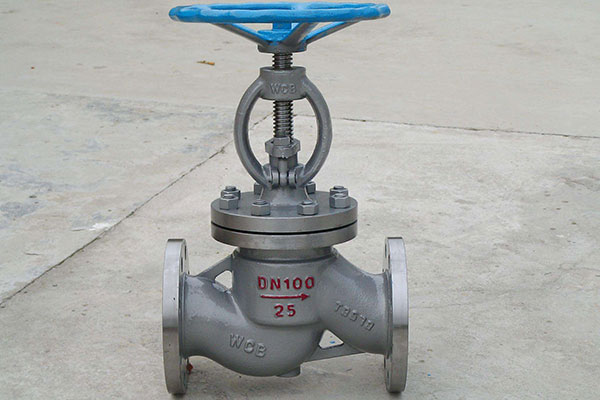

柱塞截止閥

柱塞截止閥結構及特點

柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜絕了內泄漏。由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。柱塞截止閥結合柱塞閥的無泄漏優點和截止閥啟閉快的特點,成為一種結構新穎、用途廣泛的新產品。

柱塞截止閥故障原因及排除方法

故障	分析生產原因	故障消除方法
密封填料處的外漏	1.填料老化； 2.操作時用力過大過猛； 3.填料壓蓋螺栓松動；	1.應及時更換老化、損壞的密封填料，逐圈安放，接頭呈30°～45°； 2.應正常力均勻操作，不許加套管或用其他辦法加長力臂； 3.均勻擰緊壓住填料壓蓋用螺栓；
密封面泄漏	1.閥門安裝方向與介質流向不符合； 2. 閥門關閉不到位； 3.久閉的閥門在密封面上積垢； 4.密封面輕微搓傷； 5.密封面損壞嚴重；	1.注意閥門安裝檢查； 2.重新調整執行機構上的高速螺釘，關嚴到位； 3.將閥門打開一條縫，讓高速液體沖掉積垢； 4.高速墊片進行補償； 5.重新研磨，高速墊片補償；
法蘭連接外泄漏	1.螺柱擰緊力不勻； 2.墊片老化損壞； 3.墊片選用材質與工況介質要求不符；	1.重新均勻擰緊螺栓； 2.更換墊片； 3.按工況要求正確選用墊片材料和形式，必要時請與廠家，請求幫助選材、選型，訂貨時要詳細說明要求。
手柄、手輪損壞	1.使用不正確； 2.堅固件松脫； 3.手柄、手輪與閥桿連接損壞；	1.禁止使用管鉗、加長杠桿、撞擊工具等； 2.隨時修理配套； 3.隨時修復；
蝸輪、蝸桿傳動卡咬	1.嵌入臟物，影響潤滑； 2.操作不正確；	1.清除臟物，保持清潔，定期加油； 2.若操作時發現卡咬，扭力很大時，不能繼續操作，就立即停止，徹底檢查；
電動閥門安裝故障	1.潤滑不良，閥門內有異物卡住，造成轉矩邊大損壞； 2.電機故障；	1.就加油，使油管良好，填料壓緊應適應，應及時排除閥內異物，保持清潔； 2.電機工作時間不超過15分鐘，電源應正常，避免電機受潮。
